在商用車制造領域，車橋作為核心動力傳動部件，承擔著承載車身重量、傳遞驅動扭矩、實現轉向控制以及行駛安全的關鍵作用，其制造精度直接決定了整車的安全性與耐久性。在傳統制造中，車橋部件的切割下料主要依賴砂輪切割、氧氣-乙炔氣割等傳統工藝，這些方法雖然成本低廉，但存在精度不足、熱變形大、二次加工量大、復雜曲面加工困難等問題長期制約著車橋制造的效率與質量。隨著新能源商用車的快速發展，整車輕量化、定制化和智能制造趨勢加快，車橋零部件的加工工藝也在悄然發生變革，機器人三維激光切割技術正逐步取代傳統方式，成為行業升級的重要推動力。這種高精度、非接觸式的加工方式，不僅能高效完成復雜曲面的切割，還能顯著提升橋殼、轉向節等核心部件的制造精度和結構強度，為商用車的輕量化與性能提升提供全新可能。

商用車車橋根據位置與功能可分為前橋與后橋兩大類型，前橋主要承擔轉向與部分承載功能，由鍛鋼前梁、轉向節、主銷及輪轂組成，通過主銷鉸接實現車輪轉向。后橋作為動力輸出的核心，包含主減速器、差速器、半軸及橋殼四大組件。車橋按結構可分為整體式與斷開式，商用車廣泛采用整體式鑄造或沖焊橋殼。鑄造橋殼剛度高但工藝復雜，而沖焊橋殼憑借輕量化、清潔度高、故障率低等優勢，正逐步替代鑄造工藝。一個完整的車橋系統由多種結構件組成，包括但不限于橋殼（驅動橋殼、轉向橋殼）、主減速器殼體、半軸、半軸套管、差速器殼、法蘭盤、連接板、各類加強板、限位座、支架、懸掛耳軸、剎車支架、ABS傳感器固定件等，這些部件往往形狀復雜、結構多變，對切割質量與柔性加工能力要求更高。

傳統車橋切割下料方式

在商用車車橋的生產制造過程中，切割下料是重要的初始工序。傳統的切割下料方式主要有火焰切割、等離子切割、沖裁、鋸床下料等，其中火焰切割設備簡單、成本較低，適用于中厚板加工，切割精度較低，邊緣質量粗糙，容易造成材料浪費，切口熱影響大，影響車橋部件的質量，需二次銑削修正。等離子切割相比火焰切割，設備的投資成本相對較高，維護也較為復雜，具有切割速度快、切口較窄、切割精度較高等優點，能夠切割不銹鋼、鋁等多種金屬材料，切割過過程同樣會產生熱變形，而且等離子弧會產生強烈的噪聲、強光和有害氣體，對工作環境和操作人員的健康有一定危害。沖裁適用于批量較大、形狀規則的零件下料，生產效率高，能夠保證一定的尺寸精度，但是需要制作專門的模具，靈活性差，模具的設計和制造周期長、成本高，對于小批量、多品種的車橋生產不太適用。沖裁過程中會對板材產生較大的沖擊力，容易使板材產生變形，對于一些材質較軟或?qū)ζ秸纫筝^高的材料，沖裁后的零件可能需要進行校平處理。鋸床切割下料適用于批量直線下料，精度優于氣割，操作簡便、成本低，但切割面易產生毛刺，效率低，且僅能處理簡單幾何形狀，無法處理轉向節等復雜三維曲面零件。以上方式后續都需要鉆床或攻絲機開孔，多工序協作，人工干預多，流程繁瑣、換工裝頻繁，整體效率偏低，生產周期長。

機器人三維激光切割機的技術優勢

隨著激光技術的不斷發展，機器人三維激光切割下料方式在商用車車橋制造領域得到了越來越廣泛的應用，通過六軸工業機器人與高精度光纖激光系統的完美結合，可輕松實現動態2D、3D切割一次成型，可對異型管件、沖壓件、結構件實現任意角度、任意曲面加工，一次成型，無論是車橋的軸管、法蘭盤還是連接部件，都能被精準切割，保證各部件之間的良好配合，有效避免了因尺寸誤差導致的裝配困難和安全隱患。與傳統切割下料方式相比，它具有以下顯著優勢：

柔性加工能力強，切割形狀無限制

機器人三維激光切割機配備專業的數控系統和示教編程或離線仿真軟件，可以根據不同的設計要求，隨時更改或更換產品的切割程序，實現對各種復雜形狀的車橋部件進行切割加工。無需像沖裁那樣制作專門的模具，一機多用，一臺設備即可完成前橋工字梁、后橋殼片等20余種零件批量切割生產，或者在一次裝夾中完成橋殼等復雜形狀部件的曲面開孔、端面修弧等多道切割工序，大大提高了生產效率，有效縮短了新產品的開發周期和生產成本，特別適合小批量、多品種的車橋生產模式。

高精度、無毛刺切割

機器人三維激光切割機能夠?qū)崿F(xiàn)高精度的切割，切縫窄，高精度的切割可以減少后續打磨加工工序，提高車橋部件的尺寸精度和裝配精度，從而提升車橋的整體質量和性能，使橋殼與其他部件的配合更加緊密，減少車輛行駛過程中的異響和振動。

切縫窄、切口質量好

機器人三維激光切割機能夠?qū)崟r(shí)捕捉車橋的復雜曲面和不規則形狀，確保激光束始終垂直于切割面，實現高精度切割，切口平整光滑，無毛刺、無掛渣，割縫細，材料損耗少。切口處的熱影響區極小，對材料的組織和性能影響微乎其微，基本不會改變材料的原有特性。這對于一些對材料性能要求較高的車橋部件，如高強度合金鋼制成的半軸等，傳統氣割后需去應力退火，而激光切割可直接進入精磨工序，無需再二次修邊或拋光，減少工序，保證了在使用過程中的可靠性和耐久性。

綠色環保加工

機器人三維激光切割機切割過程中不產生有害氣體和廢渣，噪聲污染小，對環境友好。與傳統切割方式相比，能耗較低，屬于節能型加工技術，復合現代環?？沙掷m(xù)發展的要求，有利于企業降低生產成本，提高企業形象。

機器人三維激光切割機在車橋制造中的應用場景

傳統車橋加工需要經過下料、銑削、鉆孔、打磨等多道工序，設備間的轉運和裝夾不僅耗時，還會積累誤差，機器人三維激光切割機的介入徹底改變了這一現狀。在商用車向高效、安全、智能升級的進程中，機器人三維激光切割機憑借靈活的運動軌跡、高精度的切割能力，正在車橋制造的多個關鍵環節掀起一場工藝革新，已滲透至車橋核心部件與連接件制造全鏈條環節中，實現了多機臺分散加工到 一站式集成制造的工藝整合，它不僅解決了傳統工藝難以突破的精度瓶頸，更以柔性化、集約化的優勢，為車橋制造企業應對市場變化提供了技術底氣。

除了橋殼主結構外，車橋系統中還有大量支架、法蘭盤、吊耳、限位器、加強筋、螺栓孔位等連接件。這些結構通常為復雜沖壓件或焊接件，傳統方式難以在成型后加工孔位。機器人三維激光切割機恰好解決這一難題，不僅可在沖壓后精密開孔、倒角，還能實現焊縫邊緣預處理、坡口切割，大幅提升裝配精度與焊接質量，真正實現結構件成型即終件，切割即裝配。

隨著高功率光纖激光器的普及，厚橋殼板的切割速度越來越快，機器人三維激光切割機正從可選工藝升級為車橋制造的基準配置，從核心部件到細小連接件，機器人三維激光切割機已形成了車橋制造的全場景滲透，典型的應用場景有：

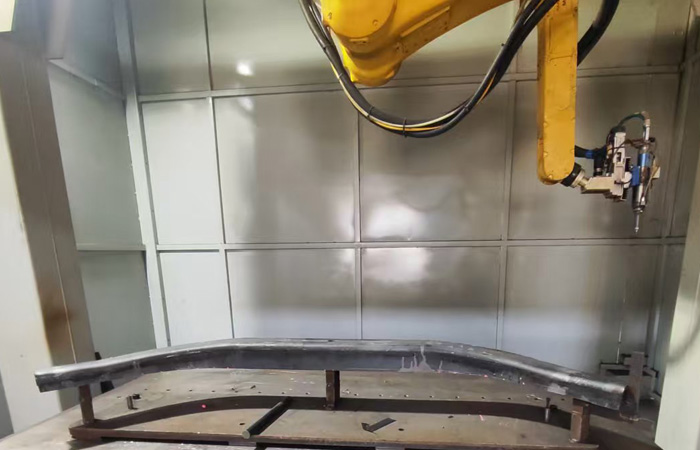

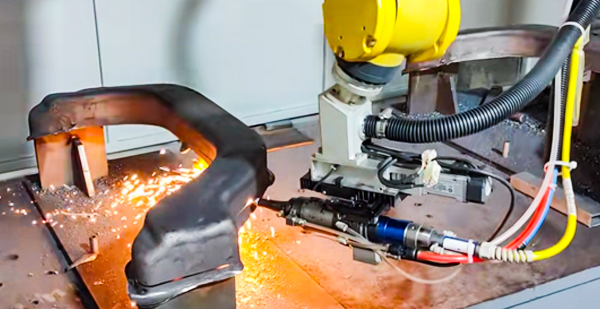

橋殼切割加工：橋殼作為車橋的骨架，需要承載整車 70% 以上的重量，其結構強度與尺寸精度至關重要。在重型卡車驅動橋殼的加工中，機器人三維激光切割機可精準追蹤橋殼曲面軌跡，完成兩端法蘭面的坡口切割、中部減重孔、放油孔及氣塞孔的異形加工以及懸架安裝座的輪廓切割，單次加工時間大幅縮短，橋殼切口的熱影響區更小，配合惰性氣體保護，可實現無毛刺切斷，一次切割成形，直接滿足工藝要求。

轉向節與輪轂：轉向節作為連接前橋與車輪的關鍵部件，其叉形結構、軸頸端面及安裝孔的加工精度要求極高。傳統沖壓 + 銑削工藝需要多道工序，模具成本超高，機器人三維激光切割機通過離線編程導圖，可直接根據 3D 模型生成切割路徑，在高強度鋼轉向節坯料上一次性完成軸肩圓角切割、球頭銷安裝孔的精切。輪轂的加工則更能體現機器人三維激光切割機的柔性優勢，商用車輪轂多為鐘形結構，需要在曲面端面上切割散熱孔、螺栓安裝孔，傳統鉆削加工容易因徑向力導致輪轂變形，而機器人三維激光切割機可實時補償工件裝夾誤差，在旋轉過程中完成傾斜孔的切割，單件加工時間和工件報廢率大幅減少。

制動系統部件：制動底板與制動鼓的配合精度直接影響制動效果，其通風孔的位置度誤差若超過 0.5mm，可能導致制動偏磨。在制動底板加工中，機器人三維激光切割機可同步完成外緣輪廓切割與 通風孔的群孔加工，孔位公差小，確保與制動蹄片的完美貼合。

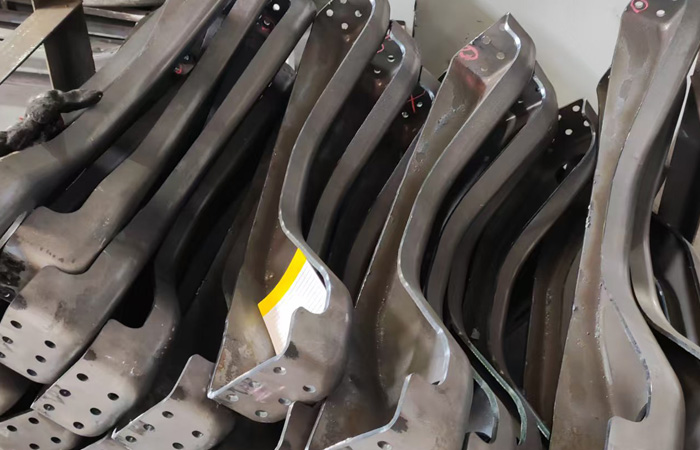

異形連接件與支架：車橋與車架連接的支架、推力桿支座等異形件，往往因車型不同而設計各異。傳統沖壓模具的開發周期長，且難以適應多品種小批量生產。機器人三維激光切割機通過示教編程導圖直接驅動切割路徑，無需模具即可完成復雜輪廓加工，同時保證承載面強度。新產品樣品交付周期大幅縮短，由于無需開模，單件制造成本更低，尤其在新能源商用車領域，電池布局的差異化要求車橋連接件頻繁調整，機器人三維激光切割機的柔性生產能力成為快速響應市場需求的核心競爭力。

未來趨勢：智能化與全流程集成

隨著商用車技術不斷升級，傳統粗放式加工模式已無法適應現代輕量化、個性化、智能化需求。機器人三維激光切割機憑借其高精度、高效率、柔性強等優勢，正逐步融入車橋制造各環節，推動底盤結構件從粗制造向精智造邁進，徹底解決了傳統車橋制造中的精度失真、工序冗余與柔性缺失難題。如果您正在為車橋切割問題所困擾，不妨嘗試一下機器人三維激光切割機，開啟商用車車橋切割的新時代！
